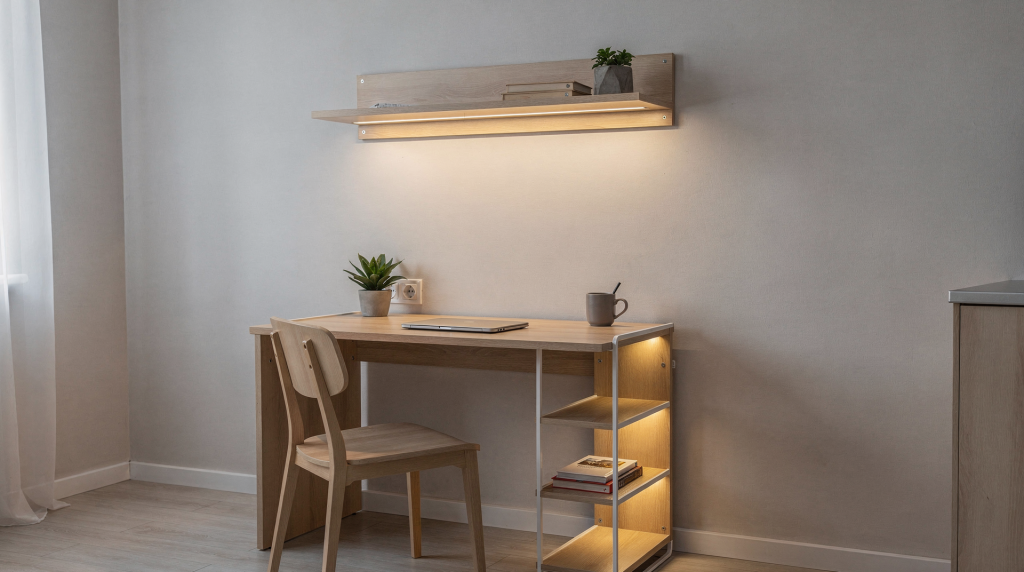

Как собрать простую LED-подсветку полки, стойки или рабочей зоны своими руками

Простая LED-подсветка закрывает сразу три ощутимые проблемы: добавляет удобства в тёмных углах, создаёт визуальный акцент на полке или стойке и реально улучшает видимость рабочей поверхности — без теней и бликов, которые дают потолочные светильники. Собрать такое решение можно без пайки и микроконтроллеров, но если вы уже работали с ESP32 и GPIO, то позже легко добавите управление яркостью или датчик движения. Сейчас разберём базу: от выбора формата до финальной проверки, с акцентом на надёжность и безопасность.

Где пригодится простая LED-подсветка

Подсветка полки или стойки — это не просто декор. На практике она нужна там, где важно направить свет точно в цель, не заливая всё помещение. В своих проектах я часто использую короткие отрезки 12-вольтовой ленты для подсветки книжных полок в мастерской — питаю их от старого лабораторного блока, чтобы не занимать розетки. Для витрин в пабе мы ставили два тёплых модуля по 30 сантиметров, чтобы свет не перетягивал внимание с экспонатов.

Чаще всего такие решения оправданы в следующих точках:

• полки с товарами, книгами или коллекциями;
• пространство под навесными шкафами и рабочими столешницами;
• витрины и открытые стеллажи;
• барные стойки, ресепшены, стойки выдачи;
• мастерские, где нужен локальный свет без монтажа громоздкого светильника.

Для небольших пространств LED-подсветка особенно удобна: она компактна, потребляет минимум энергии и собирается даже без опыта в электронике — хотя пара паек всё же делают результат надёжнее.

Что выбрать: лента, линейка или готовый модуль

Перед покупкой стоит чётко понять, какой именно свет нужен. От этого зависит и способ монтажа, и блок питания, и итоговый вид. Если вы планируете в дальнейшем добавить управление от ESP32 или Arduino, проще всего работать с 12-вольтовой лентой — для неё уже есть готовые MOSFET-ключи и проверенные схемы ШИМ-диммирования.

Если нужен универсальный и недорогой вариант, чаще всего выбирают LED-ленту 12 В. Когда важна строгая линия света и аккуратный монтаж, удобнее взять жёсткую LED-планку.

Что понадобится для сборки

Для базовой подсветки полки или стойки обычно нужны:

• LED-лента или LED-модуль;
• блок питания нужного напряжения;
• провод подходящего сечения (я обычно беру многожильный 0,5–0,75 мм² для токов до 3 А);
• выключатель или кнопка;
• соединители или паяльник с припоем;
• двусторонний скотч, клипсы или алюминиевый профиль;
• при необходимости — диммер для регулировки яркости.

Если вы закладываете возможность будущего управления с ESP32 или Arduino, сразу предусмотрите в схеме место для MOSFET-модуля (например, на базе IRLZ44N) или готового драйвера LED-ленты. Это избавит от переделок. Для небольших лент до 2 метров я часто использую компактные блоки питания в пластиковом корпусе, такие как Mean Well RS-15-12 — они не греются и не жужжат, в отличие от дешёвых аналогов без гальванической развязки. Если подсветка будет работать от сети 220 В через адаптер, безопаснее использовать готовый блок питания в закрытом корпусе, а не собирать питание на открытых контактах. Для простых интерьерных задач это самый практичный вариант.

Как рассчитать питание без ошибок

Одна из самых частых проблем — слабый блок питания. В результате лента светит тускло, мерцает или перегревается. На практике, если взять дешёвый адаптер без запаса, при прогреве напряжение может просесть, и яркость заметно упадёт — особенно на длинных отрезках.

Схема расчёта простая:

1. Узнайте мощность ленты на 1 метр (обычно указывается в ваттах).
2. Умножьте её на длину.
3. Добавьте запас 20–30%.

Например, если лента потребляет 9,6 Вт на метр, а длина составляет 3 метра, получится 28,8 Вт. Значит, блок питания лучше брать минимум на 36–40 Вт.

На что обратить внимание

• Напряжение блока питания должно совпадать с напряжением ленты.
• Нельзя подключать 12-вольтовую ленту напрямую к 220 В.
• Запас по мощности нужен не «для красоты», а для стабильной работы и нормального теплового режима.
• Если лента длинная (более 5 метров), я обычно подаю питание с двух концов, а в ответственных случаях — ещё и с середины, используя параллельное подключение через клеммники. Это предотвращает видимый градиент яркости.

Пошаговая сборка LED-подсветки

Шаг 1. Определите место установки

Сначала измерьте длину зоны, которую нужно подсветить. Важно заранее понять:

• где будет начинаться и заканчиваться свет;
• будет ли лента видна напрямую;
• куда спрятать провод и блок питания;
• нужен ли выключатель в доступном месте.

Если подсветка ставится под полкой, свет лучше направлять не прямо в глаза, а на поверхность ниже. Когда вы планируете управление через GPIO ESP32, уже на этом этапе продумайте, где будет стоять контроллер и как пробросить к нему тонкий трёхжильный кабель (VCC, GND, сигнал) для управления MOSFET-ключом.

Шаг 2. Подготовьте поверхность

Перед наклейкой ленты поверхность нужно обезжирить и очистить от пыли. Это особенно важно для дерева, ЛДСП и окрашенных поверхностей. Если поверхность неровная или тёплая, одного штатного клеевого слоя может быть мало. В таком случае лучше использовать:

• монтажный профиль;
• клипсы;
• дополнительный двусторонний скотч;
• термостойкую фиксацию.

При монтаже на ЛДСП или дерево я часто использую алюминиевый профиль не только для отвода тепла от ленты, но и как дополнительный радиатор для MOSFET-модуля, если тот смонтирован рядом.

Шаг 3. Отрежьте ленту по меткам

LED-ленту можно резать только в специально отмеченных местах. Если отрезать в произвольной точке, часть секции перестанет работать. Резать удобнее острым ножом по медной контактной площадке, а не ножницами — так меньше риск повредить токопроводящие дорожки рядом с местом пайки.

Перед резкой проверьте:

• где находятся метки;
• как будут соединяться провода;
• не потеряете ли вы нужную длину.

Шаг 4. Подключите питание

Для простой схемы обычно достаточно:

• блока питания;
• выключателя (можно использовать кнопку без фиксации, если позже переведёте управление на контроллер);
• светодиодной ленты.

Если нужен более аккуратный вариант, между блоком и лентой можно поставить диммер. Он позволит менять яркость под задачу: ярче для работы, мягче для атмосферы. Позже такой диммер легко заменить на MOSFET-ключ, управляемый ШИМ-сигналом от ESP32 — схема останется практически той же.

Шаг 5. Проверьте работу до окончательной фиксации

Перед тем как окончательно приклеивать и прятать провода, включите подсветку и проверьте:

• равномерность свечения;
• отсутствие мерцания;
• нагрев ленты и блока питания;
• надёжность контактов;
• правильность яркости.

Это важный этап, который экономит массу времени. Если вы добавили MOSFET или диммер, убедитесь, что они не перегреваются. В одном проекте с ESP32 мне пришлось перепаивать транзистор, потому что он грелся без радиатора — хорошо, что заметил до установки в нишу.

Как сделать подсветку аккуратной

Хорошая подсветка заметна по свету, а не по проводам. Чтобы проект выглядел как часть интерьера, а не временное решение, соблюдайте несколько правил.

• Прячьте блок питания в доступном, но незаметном месте.
• Используйте кабель-канал или аккуратную прокладку провода по задней кромке.
• Для длинных линий света берите алюминиевый профиль: он улучшает внешний вид и помогает отводить тепло.
• Не ставьте слишком яркую ленту там, где нужен мягкий свет.
• Если свет виден напрямую, используйте рассеиватель.

Для скрытой подсветки я стараюсь брать узкий профиль с матовым рассеивателем — он скрадывает отдельные точки диодов и даёт ровную линию. Если лента клеится прямо на полку, можно добавить пластиковый уголок, чтобы скрыть её от глаз — дёшево и практично.

Типовые ошибки при сборке

Даже простой проект можно испортить несколькими просчётами. Вот самые распространённые.

• Слабый блок питания — лента светит не на полную мощность или перегревается.
• Неправильное напряжение — оборудование быстро выходит из строя.
• Плохой контакт в соединениях — появляются мигание и отказы.
• Наклейка на грязную поверхность — лента отклеивается через несколько дней.
• Отсутствие запаса по длине проводов — потом неудобно обслуживать.
• Слишком длинная лента без питания с двух сторон — конец светится слабее.
• Монтаж без проверки — приходится разбирать почти готовую конструкцию.
• Неправильный выбор MOSFET для управления от 3.3V логики ESP32 — нужен транзистор с логическим уровнем, иначе он не откроется полностью и начнёт греться.

Безопасность: что важно не игнорировать

Даже в простой LED-схеме есть базовые правила безопасности.

• Используйте только исправный блок питания.
• Не оставляйте оголённые контакты без изоляции.
• Не прячьте блок питания туда, где он не сможет охлаждаться.
• Не перегружайте адаптер.
• Если конструкция стоит в месте с повышенной влажностью, выбирайте компоненты с подходящей защитой (IP65 и выше).
• При работе от сети 220 В соблюдайте осторожность: если нет опыта, лучше использовать готовый адаптер и низковольтную часть схемы.
• Если подключаете датчик движения или концевик напрямую к GPIO ESP32, не забудьте подтягивающий резистор 10 кОм, чтобы избежать ложных срабатываний из-за наводок.

Для дома и небольших общественных пространств низковольтная LED-подсветка обычно безопаснее и удобнее, чем самодельные решения напрямую от сети.

Когда нужен диммер или датчик

Иногда обычного выключателя мало. Тогда в схему добавляют дополнительные элементы.

Диммер нужен, если:

• подсветка используется и для работы, и для атмосферы;
• свет слишком яркий;
• нужно экономить ресурс ленты;
• хочется настроить уровень освещения под разное время суток.

Диммер на базе ШИМ легко реализовать на ESP32: достаточно подать сигнал с GPIO через MOSFET-ключ, а в коде использовать analogWrite. Чтобы не было мерцания, заметного глазу или на видео, частоту ШИМ лучше поднять выше 500 Гц — я обычно ставлю 1000 Гц, и всё работает плавно.

Датчик или автоматика нужны, если:

• свет должен включаться при движении или открытии двери;
• подсветка стоит в витрине или нише;
• нужен «умный» сценарий без постоянного ручного включения;
• проект строится вокруг ESP32, Arduino или другого контроллера.

Датчик движения HC-SR501 или обычный PIR-сенсор отлично стыкуется с ESP32: питание 5 В, выходной сигнал 3.3 В — можно подключать напрямую к любому входу. В скетче легко добавить задержку выключения и даже учёт времени суток, если установить модуль часов реального времени. Если задача только в локальном свете под полкой, автоматика часто не обязательна. Но если вы делаете стойку, витрину или рабочую зону с регулярным использованием, датчик может заметно повысить удобство.

Пример простой схемы для полки

Самый понятный вариант выглядит так:

розетка 220 В → блок питания 12 В → выключатель → LED-лента

Если хотите регулировать яркость:

розетка 220 В → блок питания 12 В → диммер → LED-лента

Если нужен автоматический запуск:

розетка 220 В → блок питания 12 В → контроллер/датчик → LED-лента

Для проектов с будущим расширением можно сразу заложить такую цепочку: розетка 220 В → блок питания 12 В → MOSFET-ключ → LED-лента, а MOSFET управляется от GPIO ESP32. Сам контроллер удобно запитать от того же 12 В через понижающий DC-DC преобразователь до 5 В (или подать на Vin, если плата поддерживает).

Для первого проекта лучше не усложнять схему. Сначала соберите стабильную базовую подсветку, а уже потом добавляйте управление и датчики.

Чек-лист перед установкой

Перед финальным монтажом проверьте:

• выбран правильный тип ленты;
• мощность блока питания рассчитана с запасом;
• напряжение компонентов совпадает;
• место установки очищено и обезжирено;
• провода не натянуты;
• соединения изолированы (термоусадка лучше изоленты);
• подсветка включается и светит равномерно;
• блок питания не перегревается;
• лента не мешает открытию дверок или доступу к полке;
• если есть MOSFET или диммер, проверён их тепловой режим.

Когда лучше собрать подсветку самостоятельно, а когда взять готовое решение

Самостоятельная сборка выгодна, если вам важны:

• точный размер;
• нестандартная форма;
• возможность выбрать яркость и цвет;
• аккуратная интеграция в интерьер;
• понимание, как всё устроено внутри, и простота будущей модернизации.

Готовое решение удобнее, если нужно:

• быстро установить свет;
• не тратить время на подбор компонентов;
• минимизировать монтаж;
• получить предсказуемый результат без пайки.

Для полки, стойки или рабочей зоны своими руками чаще всего оправдан компромисс: взять готовую ленту, нормальный блок питания и собрать аккуратную низковольтную схему без лишней сложности. А позже, если возникнет желание, добавить управление на ESP32.

FAQ

Какую LED-ленту лучше взять для полки?

Для большинства бытовых задач подходит 12-вольтовая LED-лента средней яркости (обычно 60 светодиодов на метр). Она удобна в подключении, легко режется и хорошо подходит для локальной подсветки. Если планируете управлять яркостью через ШИМ, избегайте лент со встроенным драйвером на микросхеме — они могут некорректно реагировать на широтно-импульсную модуляцию. Лучше взять самую простую одноцветную ленту.

Нужен ли алюминиевый профиль?

Не всегда, но он полезен. Профиль делает монтаж аккуратнее, помогает отводить тепло и защищает ленту от случайных повреждений. Кроме того, он может служить дополнительным радиатором для MOSFET-модуля, если вы решите добавить управление.

Можно ли подключить ленту к обычной розетке?

Напрямую нельзя. Нужен подходящий блок питания, который преобразует 220 В в безопасное для ленты напряжение, например 12 В. Использование качественного импульсного блока с гальванической развязкой — залог безопасности и долгой работы.

Почему LED-лента мигает?

Чаще всего причина в слабом блоке питания, плохом контакте или некачественном соединении проводов. Если вы используете ШИМ-диммирование, мигание может быть вызвано низкой частотой сигнала — поднимите её до 500–1000 Гц, и стробоскопический эффект исчезнет.

Что делать, если свет слишком яркий?

Проще всего поставить диммер или выбрать ленту с меньшей мощностью. Для рабочей зоны яркость важна, но избыточный свет быстро утомляет глаза. Диммер на базе ШИМ и ESP32 даёт точную регулировку без лишних затрат.

Можно ли сделать подсветку без пайки?

Да, если использовать готовые коннекторы и модульные соединения. Но для более надёжного результата пайка обычно предпочтительнее: коннекторы имеют свойство окисляться, особенно во влажных помещениях. Пропаянный контакт и термоусадка служат годами.

Собранная по этим принципам LED-подсветка получается практичной, аккуратной и понятной в обслуживании. Это хороший базовый проект, с которого удобно начинать работу с интерьерным светом и простыми DIY-решениями для дома, мастерской или небольшого пространства.
