Датчики открытия двери для мастерской, подсобки или служебного входа: базовый разбор

Датчик открытия двери — это один из тех компонентов, которые почти незаметны, но радикально меняют удобство небольшого помещения. В мастерской, подсобке или на служебном входе он даёт понять, открыта дверь или нет, и сразу связывает это событие с полезным действием: включить свет, отправить уведомление, записать в журнал. Я часто начинаю любой проект автоматизации именно с такого датчика — он прост, дёшев и мгновенно делает пространство «отзывчивым».

В этой статье разберёмся, какие датчики бывают, как их правильно поставить, подключить к ESP32 или другому контроллеру, и что учесть, чтобы всё работало надёжно, без ложных срабатываний и лишних проводов.

Зачем вообще нужен датчик открытия двери

В небольших объектах такой датчик решает сразу несколько практических задач:

• показывает факт открытия двери — визуально или через контроллер;
• напоминает, что дверь не закрыта, особенно если уходишь с занятыми руками;
• включает свет или вентиляцию по событию, без поиска выключателя;
• подаёт сигнал на контроллер, сирену, логгер или напрямую на ESP32;
• фиксирует проходы и время посещения — это уже простая статистика;
• повышает общее удобство и безопасность, не требуя сложной инфраструктуры.

Для мастерской это особенно практично: я, например, настроил автоматическое включение подсветки верстака при открытии двери — заходишь с деталями в руках, и свет уже горит. В подсобке или на служебном входе датчик часто становится элементом охраны: он фиксирует несанкционированное проникновение или служит триггером для автоматизации, которая без него просто не запустится.

Как работает датчик открытия двери

Самый распространённый вариант — герконовый датчик. Он состоит из двух частей: магнита и геркона — крошечного герметичного контакта, который замыкается или размыкается под действием магнитного поля. Когда дверь закрыта, магнит и датчик находятся близко; при открытии расстояние увеличивается, контакт переключается, и система получает сигнал.

В большинстве дешёвых дверных комплектов используется нормально разомкнутый геркон: пока магнит рядом — контакты замкнуты, цепь замкнута. Как только дверь открывается, магнит уходит, контакты размыкаются. Такая логика удобна для подключения к GPIO: при закрытой двери вход замкнут на землю, при открытой — «висит» в высоком уровне.

Простое объяснение

Представьте выключатель, который срабатывает не от пальца, а от магнита. Приблизили магнит — выключатель замкнулся. Убрали — разомкнулся. Никакой электроники, только механика и магнитное поле. Именно эта простота делает геркон таким надёжным в мастерских и подсобках.

Какие бывают датчики открытия двери

На практике чаще всего встречаются четыре типа, и у каждого свои сильные и слабые стороны.

Для мастерской, подсобки и служебного входа я почти всегда выбираю геркон. Он дёшев, не требует питания, легко монтируется и не боится пыли. Холловский датчик удобен, когда нужна более точная интеграция с микроконтроллером, но в бытовых сценариях его преимущества редко раскрываются. Концевики хороши для тяжёлых металлических дверей и площадок с вибрацией, но механика со временем изнашивается. ИК-датчики стоит рассматривать только в специфических случаях, например, когда магнит некуда ставить.

Что нужно учесть перед покупкой

Перед тем, как брать первый попавшийся модуль, проверьте несколько параметров, которые напрямую повлияют на стабильность работы:

• тип контакта: нормально-замкнутый (НЗ) или нормально-разомкнутый (НО);
• способ монтажа: накладной, врезной, с кронштейном;
• длина кабеля или возможность его нарастить;
• расстояние срабатывания — обычно 10–20 мм, но на двери лучше обеспечить запас 5–10 мм;
• совместимость с напряжением и входом контроллера — особенно важно для ESP32, где GPIO рассчитаны на 3,3 В;
• условия среды: пыль, вибрация, влажность, температура.

Если подключаете датчик напрямую к ESP32, помните: простой геркон — это сухой контакт, и проблем с уровнями напряжения нет. Но если берёте готовый модуль с активным выходом, убедитесь, что он не выдаёт 5 В — ESP32 этого не переживёт. Я для перестраховки иногда ставлю согласующий резисторный делитель, но чаще просто беру геркон без лишней электроники.

Что значит НЗ и НО

• НЗ — нормально замкнутый контакт: в исходном состоянии цепь замкнута.
• НО — нормально разомкнутый контакт: в исходном состоянии цепь разомкнута.

Для сигнализации и контроля дверей я часто предпочитаю НЗ-режим. Тогда обрыв провода тоже воспринимается как тревога — полезно, если нужно заметить не только открытие, но и повреждение линии. Однако в простых сценариях с включением света по открытию удобнее НО: при закрытой двери контакт замкнут, на GPIO LOW, при открытой — HIGH, и это легко читать в коде.

Где и как ставить датчик на дверь

Монтаж кажется элементарным, но именно неточная установка — причина большинства ложных срабатываний и отказавшей автоматики. Вот что важно соблюсти.

Основные правила установки

• ставьте магнит и датчик строго напротив друг друга;
• выдерживайте зазор, рекомендованный производителем, и обязательно проверяйте срабатывание с небольшим перекосом;
• не ставьте рядом с массивными металлическими деталями — они могут шунтировать магнитное поле;
• проверяйте работу в реальном положении двери, а не на столе;
• учитывайте люфт петель и возможную деформацию полотна — дверь со временем может «гулять»;
• защищайте место установки от случайного удара рукой, ящиком или тележкой.

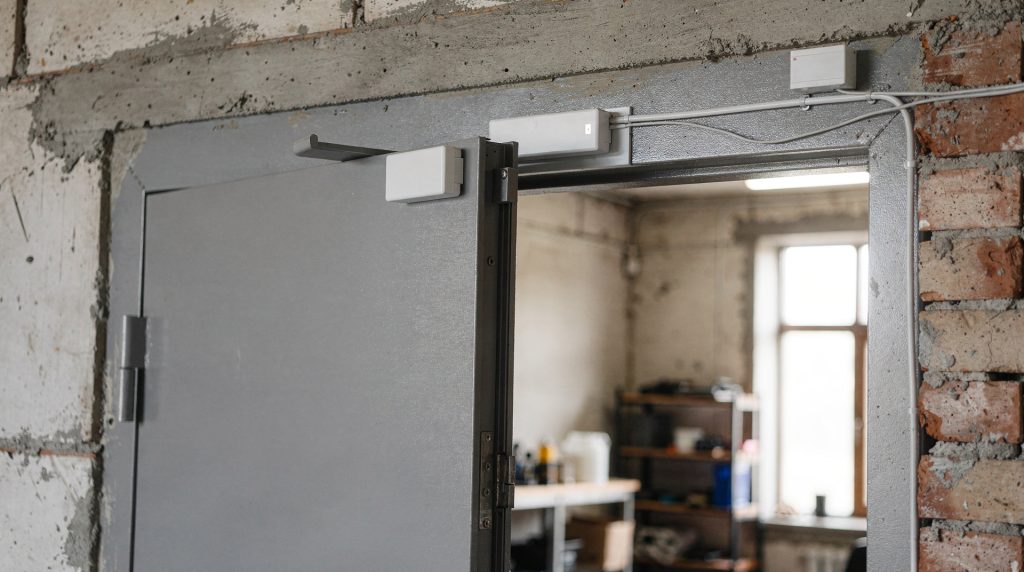

Типовая схема размещения

• датчик ставят на неподвижную часть — коробку или косяк;
• магнит ставят на подвижную часть — дверь;
• при закрытии двери элементы должны сближаться максимально точно;
• если дверь «гуляет», выбирайте место, где зазор меняется минимально — обычно верхняя треть двери.

Для служебного входа и подсобки это особенно важно: дверь часто закрывается не идеально, а датчик должен отрабатывать стабильно, без пропусков. Я обычно сначала фиксирую всё на двусторонний скотч, тестирую при разных режимах закрывания, и только потом креплю намертво.

Как подключить датчик к контроллеру

Самый простой сценарий — подключение к входу микроконтроллера, например Arduino или ESP32. Герконовый датчик работает как обычный дискретный вход: есть замыкание или размыкание.

Базовая логика подключения

• один контакт датчика идёт на GND;
• второй контакт идёт на GPIO;
• в коде включается внутренний подтягивающий резистор (pinMode(DOOR_PIN, INPUT_PULLUP););
• контроллер читает состояние входа как 0 или 1.

При таком подключении, если используется НО-геркон, при закрытой двери магнит рядом, контакт замкнут — на GPIO LOW. При открытой двери контакт размыкается, подтяжка поднимает линию к 3,3 В — получаем HIGH. Удобно: HIGH — это событие, а LOW — норма.

Если датчик НЗ, логика инвертируется, но в коде это легко учесть.

Что важно проверить

• логический уровень входа — на ESP32 это 3,3 В, на классическом Arduino — 5 В;
• нужен ли внешний подтягивающий резистор — внутреннего обычно хватает, но на длинных проводах я ставлю дополнительный 10 кОм на 3,3 В прямо на плате;
• нет ли дребезга или помех — при хлопанье дверью контакт может дребезжать, и контроллер увидит серию быстрых переключений; решается программным дебаунсом в 50–100 мс;
• не превышено ли допустимое напряжение на входе — если используете готовый модуль с активным выходом, он не должен выдавать больше 3,6 В;
• как система ведёт себя при обрыве провода — если это критично, выбирайте НЗ-датчик и схему с контролем целостности.

Примеры применения в реальных сценариях

1. Подсобка в мастерской

Датчик фиксирует открытие двери и включает свет на 2–5 минут. Я сделал именно так: геркон на двери подключён к ESP32, которая управляет светодиодной лентой над верстаком через MOSFET. При открытии лента загорается с плавным нарастанием, через 3 минуты гаснет. Вся схема потребляет меньше ватта в дежурном режиме, а человек заходит с занятыми руками — и свет уже горит.

2. Служебный вход

При открытии двери ESP32 отправляет уведомление в Telegram-бота через Wi‑Fi. Это простой способ контролировать проходы без сложной охранной системы. Я использую такой метод на складе: каждый раз, когда дверь открывается, приходит сообщение с временем. В коде добавлена задержка подтверждения, чтобы не спамить при дребезге.

3. Хозяйственный шкаф или электрощитовая

Датчик нужен не для «умного дома», а для простого контроля: кто и когда открывал шкаф, закрыта ли дверца, нет ли несанкционированного доступа. Здесь хорошо работает НЗ-геркон, потому что можно отследить обрыв провода. Я один раз поставил такой на щитовую — и сразу заметил, что уборщица забывает закрывать дверцу, видно по логу.

4. Погрузочная дверь или запасной выход

Можно включить индикацию, записывать события в журнал и подавать сигнал, если дверь остаётся открытой дольше заданного времени. Например, если погрузочная дверь открыта более 5 минут, загорается светодиодная индикация на посту охраны или отправляется повторное уведомление.

Какие ошибки допускают чаще всего

• ставят датчик слишком далеко от магнита — не учитывают расстояние срабатывания;
• не учитывают перекос двери — через месяц датчик перестаёт видеть магнит;
• выбирают датчик без запаса по монтажу — например, врезной в тонкую коробку, где не хватает глубины;
• тянут кабель рядом с силовыми проводами без необходимости — наводки могут давать ложные срабатывания;
• не проверяют режим НЗ/НО перед подключением — потом ломают голову, почему логика обратная;
• забывают о защите от влаги и пыли — в подсобке это критично;
• рассчитывают на «чудо-датчик», хотя проблема в плохой установке.

Самая частая ошибка — думать, что любой геркон «и так сработает». На деле стабильность зависит не только от модели, но и от геометрии двери, качества крепления и расстояния между элементами. И да, дребезг контактов при хлопке двери может заставить ваш контроллер сходить с ума, если не сделать программный дебаунс.

Как выбрать датчик под задачу

Краткий ориентир

• для простой двери в сухом помещении — обычный геркон;
• для более надёжного контроля с защитой от обрыва — контакт НЗ;
• для проектов с ESP32 и логикой в коде — геркон или датчик Холла;
• для грубой среды и постоянной вибрации — лучше смотреть на более прочный корпус и способ крепления, возможно, концевик;
• для временного решения — накладной монтаж без врезки.

Чек-лист перед покупкой

• понятен ли тип выхода;
• подходит ли напряжение (для сухого контакта не важно, но для активного модуля — проверьте);
• есть ли нужный способ крепления;
• хватит ли длины кабеля;
• можно ли поставить датчик на вашу геометрию двери;
• есть ли защита корпуса (IP40 минимум, для улицы — IP65);
• нужен ли вам контроль только открытия или ещё и контроль целостности линии.

Пошагово: как проверить датчик после установки

1. Закрепите датчик и магнит без окончательной затяжки — на двусторонний скотч или струбцину.
2. Подведите элементы к рабочему положению, закройте дверь.
3. Проверьте, меняется ли состояние на контроллере (напряжение на GPIO).
4. Откройте дверь несколько раз подряд — медленно и быстро.
5. Наклоните дверь сильнее обычного, имитируя люфт, чтобы проверить запас по зазору.
6. Закройте и откройте дверь резко, чтобы увидеть, нет ли пропусков срабатывания.
7. Зафиксируйте крепёж только после стабильной работы в течение хотя бы десятка циклов.
8. Если есть ложные срабатывания, измените положение магнита или уменьшите зазор.

Таблица: что выбрать для разных задач

Если нужен не просто сигнал, а полезная автоматика

Датчик открытия двери часто становится первым шагом к более полезным сценариям. В моей практике из простого геркона вырастали:

• включение света при открытии — с таймером и плавным гашением;
• отключение вентиляции при закрытии, чтобы не гонять воздух зря;
• таймер незакрытой двери — если через 10 минут дверь не закрыта, подаётся звуковой сигнал;
• звуковое напоминание — пищалка на 30 секунд при открытии, если это склад с хрупким грузом;
• журнал событий — запись времени каждого открытия в EEPROM или на SD-карту;
• уведомление в локальную сеть или Telegram;
• простая счётная статистика проходов — для оценки загрузки мастерской.

Для небольших пространств это особенно ценно: не требуется сложная охранная система, но уже появляется контроль и удобство. И всё это на базе копеечного геркона и пары строк кода.

Практический минимум для старта

Если нужен самый простой рабочий вариант, достаточно:

• герконового датчика (например, врезного или накладного);
• магнита из комплекта;
• двухжильного кабеля сечением 0,2–0,5 мм²;
• контроллера с GPIO — я чаще всего беру ESP32 DevKit или Arduino Nano;
• базовой проверки логики открытия и закрытия в коде;
• аккуратного монтажа на дверь и коробку.

Такой набор закрывает большинство бытовых и полупрофессиональных задач без лишней сложности. Питание контроллера можно организовать от старого USB-зарядника, а для автономности — от литиевого аккумулятора с повышающим преобразователем.

FAQ

Можно ли поставить датчик открытия двери без микроконтроллера?

Да, если нужен только сигнал на сирену, лампу или реле. Но для логики, уведомлений и учёта обычно удобнее использовать контроллер. Я предпочитаю ESP32, потому что Wi-Fi на борту и можно сразу отправлять данные в локальную сеть без лишних проводов.

Что лучше для ESP32: геркон или датчик Холла?

Для простых задач чаще берут геркон — он дешевле, не требует питания и легко подключается. Датчик Холла удобен, если нужна более «электронная» интеграция и точность, но в большинстве бытовых сценариев геркон проще и достаточно надёжен. Я обычно ставлю геркон и не усложняю.

Почему датчик срабатывает не всегда?

Чаще всего причина в неправильном расстоянии между магнитом и датчиком, перекосе двери, слабом креплении или неподходящем типе контакта. Ещё бывает, что дверь закрывается, но магнит не доходит до геркона из-за люфта. Проверьте зазор в реальном закрытом положении.

Можно ли использовать один датчик на тяжелую металлическую дверь?

Да, но нужно особенно внимательно проверить зазор и место установки. Металл рядом с магнитом может искажать поле, поэтому тест после монтажа обязателен. Иногда помогает установка датчика на деревянную накладку, чтобы уменьшить влияние металла.

Нужен ли НЗ-режим?

Если вы хотите не только видеть открытие двери, но и замечать обрыв провода или вмешательство в линию, НЗ-режим часто предпочтительнее. Я использую его в проектах, где важна целостность цепи — например, контроль доступа в щитовую. Для простого включения света хватит и НО.

Вывод

Датчик открытия двери — это простой компонент, который даёт заметный практический эффект в мастерской, подсобке и на служебном входе. При правильном выборе и установке он работает без лишнего внимания, а в связке с ESP32 или другим контроллером превращается в удобный инструмент для света, уведомлений и базового контроля пространства. Главное — не пренебрегать тестированием зазора, защитой от помех и программным дебаунсом, и тогда эта копеечная деталь прослужит годами.
